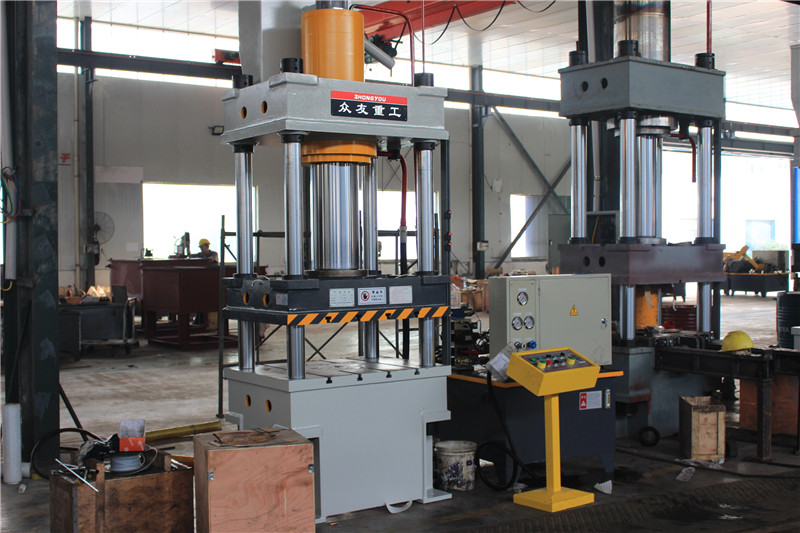

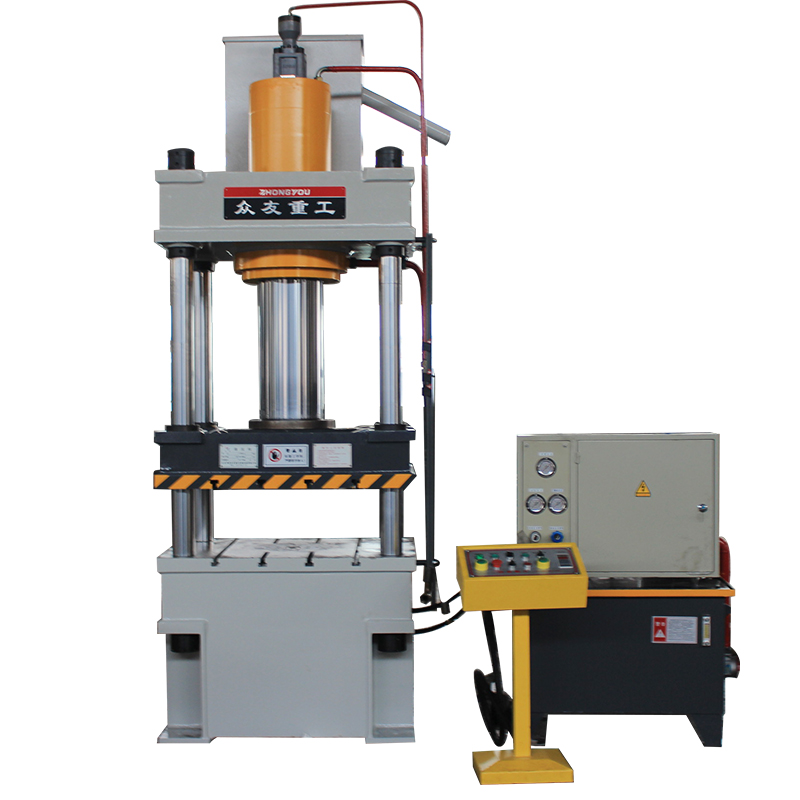

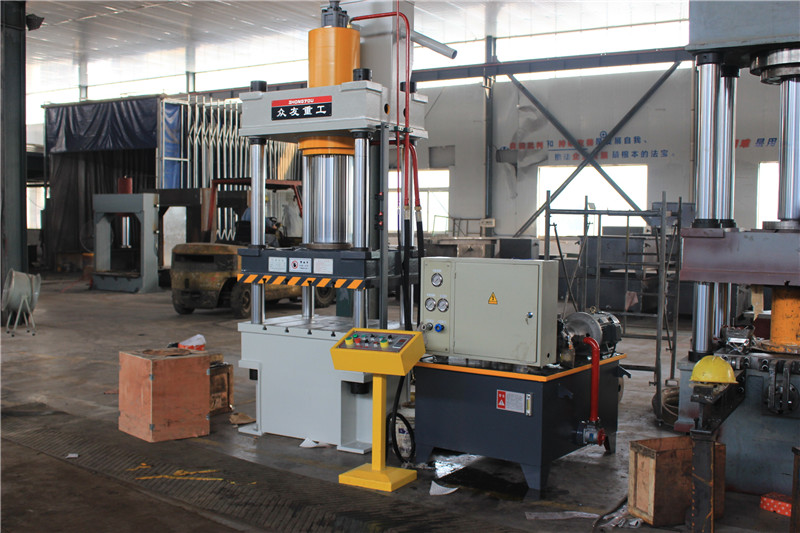

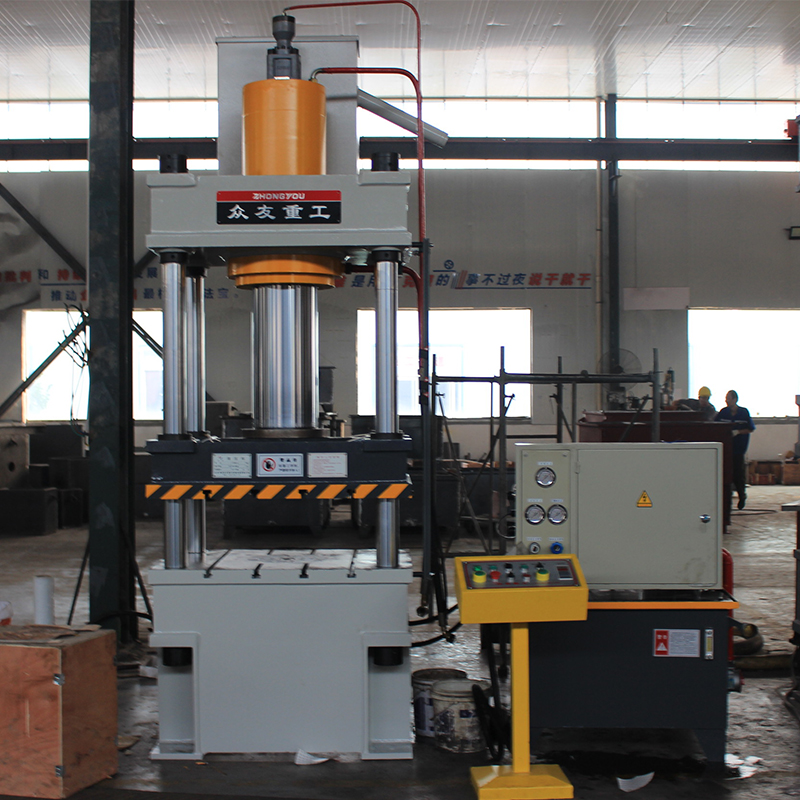

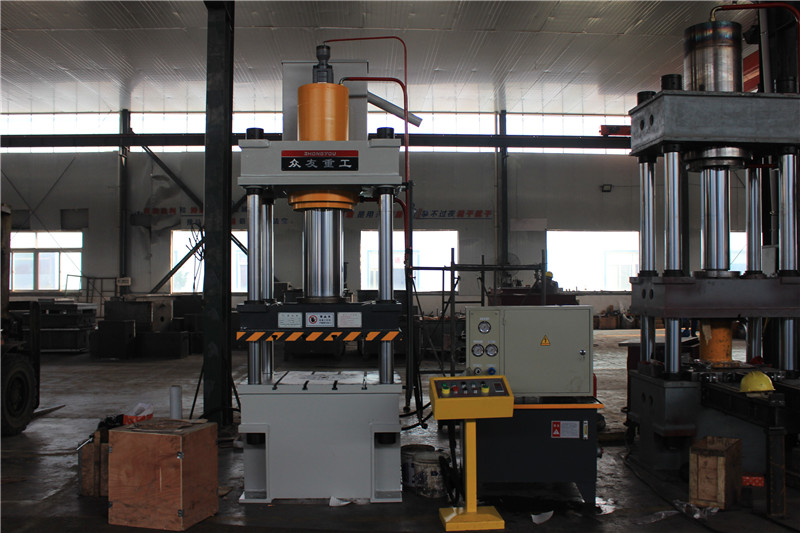

200噸四柱大臺面拉伸油壓機采用三梁四柱式結構，具有操作簡便、工作可靠，并可根據具體成型工藝要求增加相應的輔助裝置，以適應較為復雜零件的生產。三梁四柱油壓機結構簡單經濟實用，它由上橫梁，滑塊，工作臺，立柱，主缸，液壓動力系統及電器系統等部件組成。它的顯著特點是工作空間寬敞，整機結構簡單，工藝性較好。200噸四柱大臺面拉伸油壓機機身由上橫梁，活動橫梁，工作臺和四根立柱組成，工作缸安裝在上橫梁內，活動橫梁與工作缸的活塞聯接成一整體，以立柱為導向做上下運動，并傳遞工作缸的內產生力量，對制件進行壓力加工

200噸四柱大臺面拉伸油壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。主機部分包括機身、主缸、液壓墊、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成?，F(xiàn)將個部分結構和作用分述如下：

機身

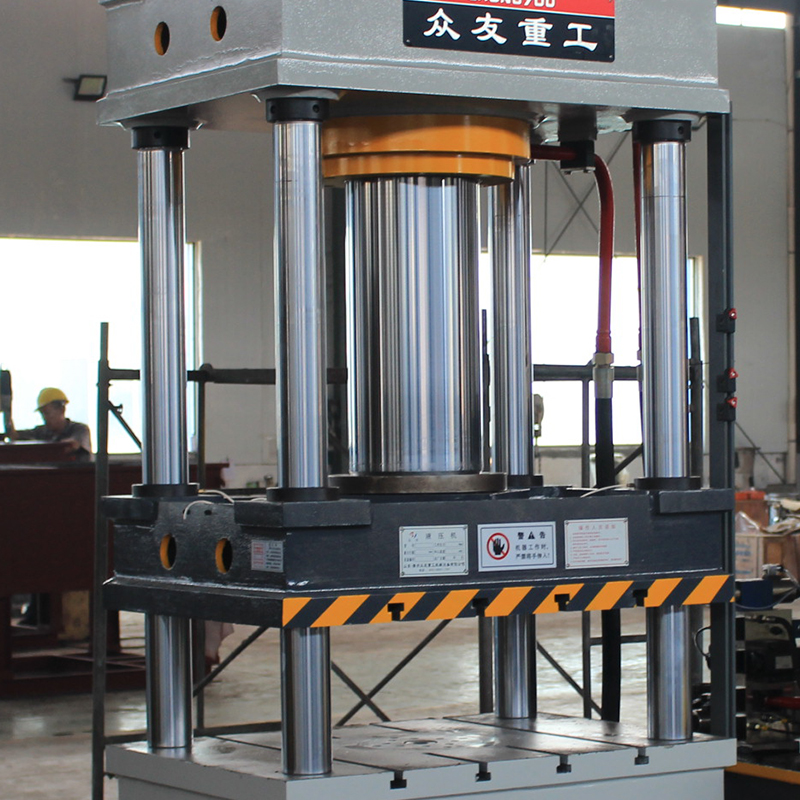

主機，機身采用三梁四柱式結構：它由上橫梁、滑塊、工作臺、立柱、主缸、液壓墊、液壓動力系統及電器系統等部件組成。

主缸

主缸缸體固定于臺面?；钊露擞寐?lián)結法蘭、螺栓與滑塊聯接，活塞頭部之材料為鑄鐵，作導向用?；钊^部按有方向相反的YX型密封圈，在活塞桿上裝有O型密封圈，將缸內分成兩個油腔缸上裝有導向套，導向套的外圓上裝O型密封圈，借助法蘭及螺栓鎖緊，以保證缸口密封。在缸口法蘭上裝有防塵圈，以保證活塞桿的防塵。

液壓站

液壓站由油箱、軸向柱塞泵、電動機、二通插裝閥、濾油器、空氣濾清器組成。油箱為Q235鋼板焊接接件，前端裝有壓力表，以便觀察壓力和調節壓力之用。在壓力表支架下部裝有液位計，以觀察液位用

      南京環球電機，廣大客戶指定品牌;性能穩定,值得信賴

  品牌插裝閥，采用國內知名，品牌集成插裝閥組，質量穩定可靠

    自封過濾器，自封式過濾器，便于清潔，液壓系統穩定性高

         電器系統排列整齊、一目了然并且配送電器原理

1、四柱式結構，機架與活動工作臺導向精度高，剛性好，抗側向力強，特別適用于壓制不對稱的產品；結構緊湊、性價比高 經濟適用。

2、200噸四柱大臺面拉伸油壓機液壓控制采用插裝閥集成系統，沖擊小、動作可靠，泄露點少。

3、油缸采用整體鍛打并經精密研磨，新型油缸密封元件，在高壓狀態下使用可靠性強，壽命長。

4、200噸四柱大臺面拉伸油壓機配有導軌自動潤滑裝置。有利提高工作效率和操作安全。

5、四柱采用高強度合金鋼制作，表面鍍硬鉻，耐磨性好；

6、機電一體化安全裝置。如：油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、200噸四柱大臺面拉伸油壓機電氣系統采用P L C控制。

8、200噸四柱大臺面拉伸油壓機可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

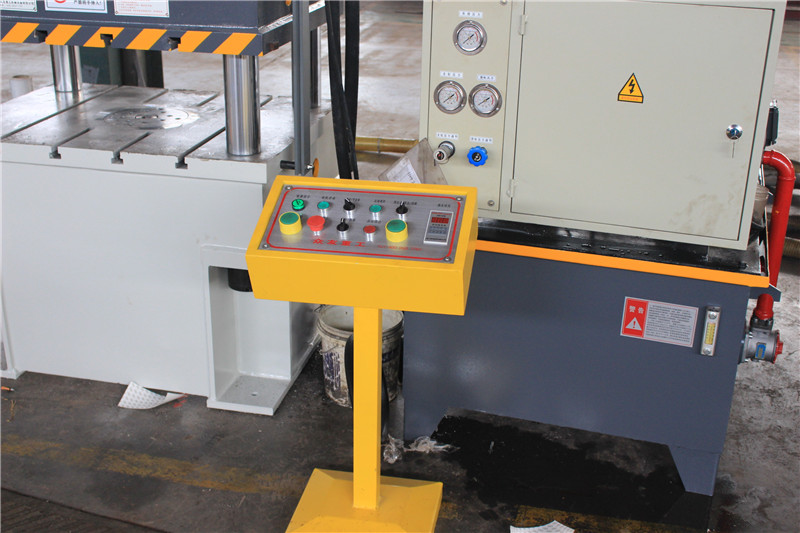

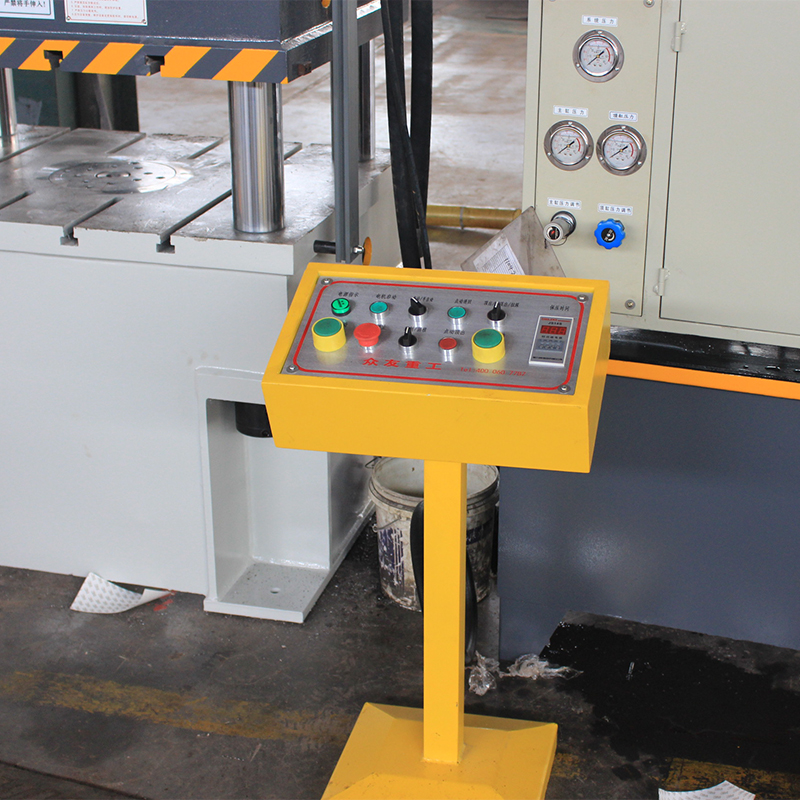

9、工作壓力、行程可在規定范圍內按工藝要求調節，采用按鈕集中控制，可實現手動、半自動、自動三種操作方式

、

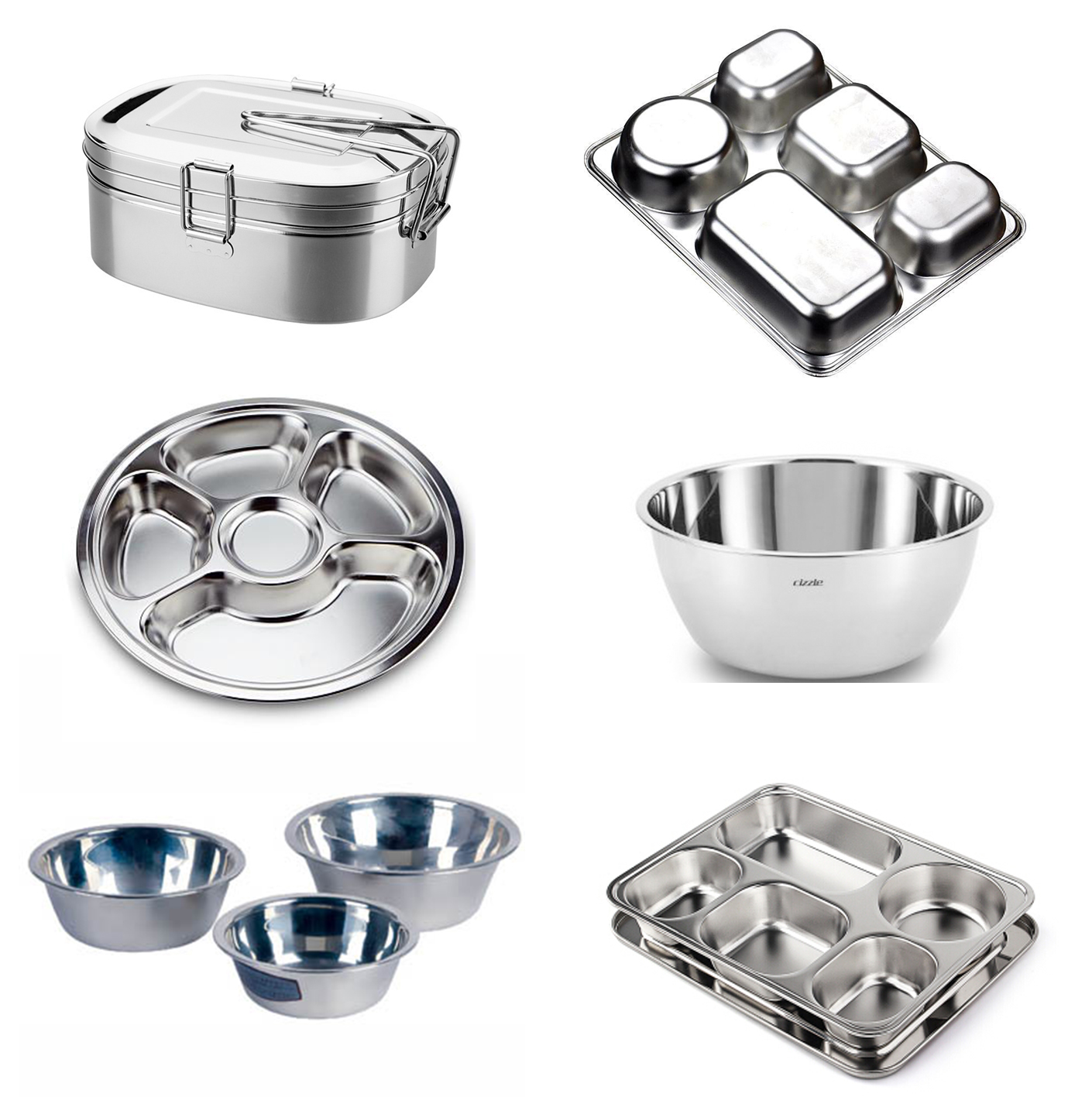

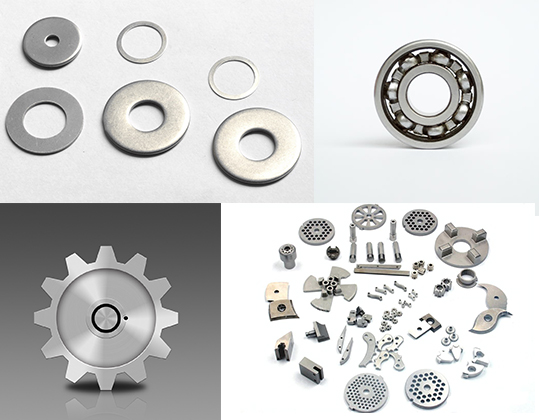

拉伸油壓機可用于矯正、壓裝、打包、壓塊和壓板等。還可用于軸類零件的壓制工藝，型材的校準、扣壓、壓裝工藝以及板材零件的彎曲、定型、壓印、套型、拉伸、可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等作業，也可以從事校正、壓裝、塑料制品及粉末制品的壓制成型作業。因其應用范圍廣泛也被稱為萬能拉伸油壓機
